从最初的畜力磨坊到工业机器人，它们的共同之处在于都是力、运动与能量的传递或转换过程。纵观历史发展，在当今自动化与数字化时代，齿轮传动的重要性丝毫不亚于数千年前。本文将聚焦于高精度和高品质齿轮零件制造领域的先进技术解决方案。

让我们追溯到人类历史数千年前。那时的“工作机器”选择种类非常有限。人们只能依赖自身的肌肉力量进行作业。如果自身力量不足，就需要借助杠杆来提供额外助力。

乍看之下，杠杆背后的基本物理原理似乎有着无限可能。正因如此，两千多年前，希腊数学家、物理学家兼工程师阿基米德才留下了那句名言：“给我一个支点，我就能撬动整个地球。” 然而，人们并非一定要撬动整个地球。

有时候，正是一些小物件让生活变得更轻松。例如，使用核桃夹时，我们可以产生更大的作用力。这是因为我们施加在工具上的力相对于核桃而言有了力臂的变化而产生更大的作用力。在畜力磨坊中，牲畜之所以能够连续数小时转动重达数吨的磨盘，原因也是在于借助长杠杆的作用，它们才可以相对轻松地推动磨盘。

杠杆的基本原理同样适用于所有的齿轮传动装置。由于两个齿轮之间存在直径差异，施力点到轮齿接触点的距离与围绕各自轴心（支点）的距离也不同。因此，扭矩和转速可根据齿轮直径的比例进行相应调节。

当我们提及齿轮与传动装置时，大多数人可能首先想到的是 “普通” 圆柱齿轮，即：外圆表面带有轮齿的圆柱形零件。在这类齿轮中，杠杆原理体现得十分直观。然而，当我们研究另外两种类型的传动装置（行星齿轮箱和摆线针轮减速箱）时，情况会变得稍复杂一些。

行星齿轮箱是一种能在有限空间内实现高传动比的解决方案，它通过巧妙设计实现这一效果。行星齿轮箱中参与转速和扭矩转换的部件有三个，而非仅有两个：内部的太阳轮、装有行星轮的行星架以及将它们全部环绕在内的内齿圈（见图 1）。在这三个部件中，必须固定其中一个部件以防止旋转，其余两个则负责旋转运动的转换。

在风力发电设备中使用的行星齿轮箱中，内齿圈通常是固定的，行星架由转子叶片驱动。这使得太阳轮获得更高的转速。因此，可以使用更小的发电机来发电。这不仅减轻了重量，还减少了发电机中昂贵材料的用量。行星齿轮箱还可应用于其他领域，从自动割草机中的简易齿轮传动到航空领域的高精度应用，节省空间和重量始终是首要考量因素。

摆线针轮减速箱具有很高的刚性与零背隙特性，同时还能实现大传动比。这些特性使其成为工业机器人回转驱动装置中应用最广泛的传动类型之一。然而，这些优势的获取需要付出相应成本：只有当传动箱的零部件满足严苛的质量标准时，该传动装置才能实现上述特性。因此，所有零部件（包括摆线轮在其上滚动的带滚针的内齿圈）均需在淬火后才能进行磨削加工。

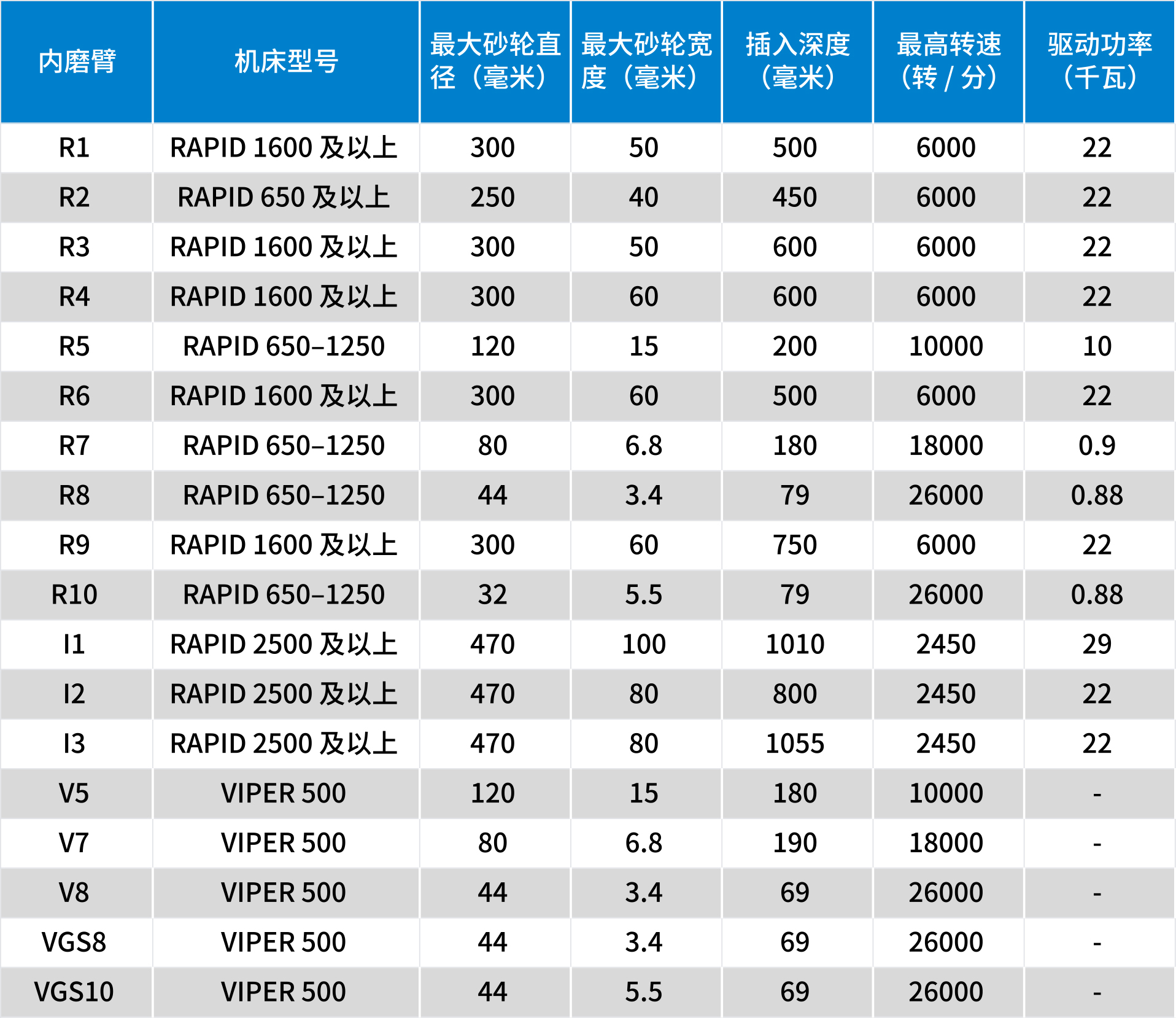

外圆柱齿轮与摆线轮通常易于从外部进行加工，并且可以采用大型、稳定的刀具完成加工。行星齿轮箱和摆线针轮减速箱中使用的内齿圈则面临一个共同约束条件：在齿面磨削过程中，整个刀具必须完全适配并伸入齿轮内部中，这对加工设备提出了特殊要求，而KLINGELNBERG（克林贝格）已攻克了这一难题。针对HOEFLER（霍夫勒）圆柱齿轮磨齿机 VIPER 500 及 RAPID 系列设备，我们提供一整套解决方案，可以实现对各类高精度内齿圈的经济性磨削加工（见表 1）。

对于中小型齿轮而言，齿轮内孔中仅留有足够空间容纳砂轮及相关的精密轴承。因此，驱动装置需设置在齿轮上方，由独立电机或主磨削主轴驱动的齿形带提供动力。

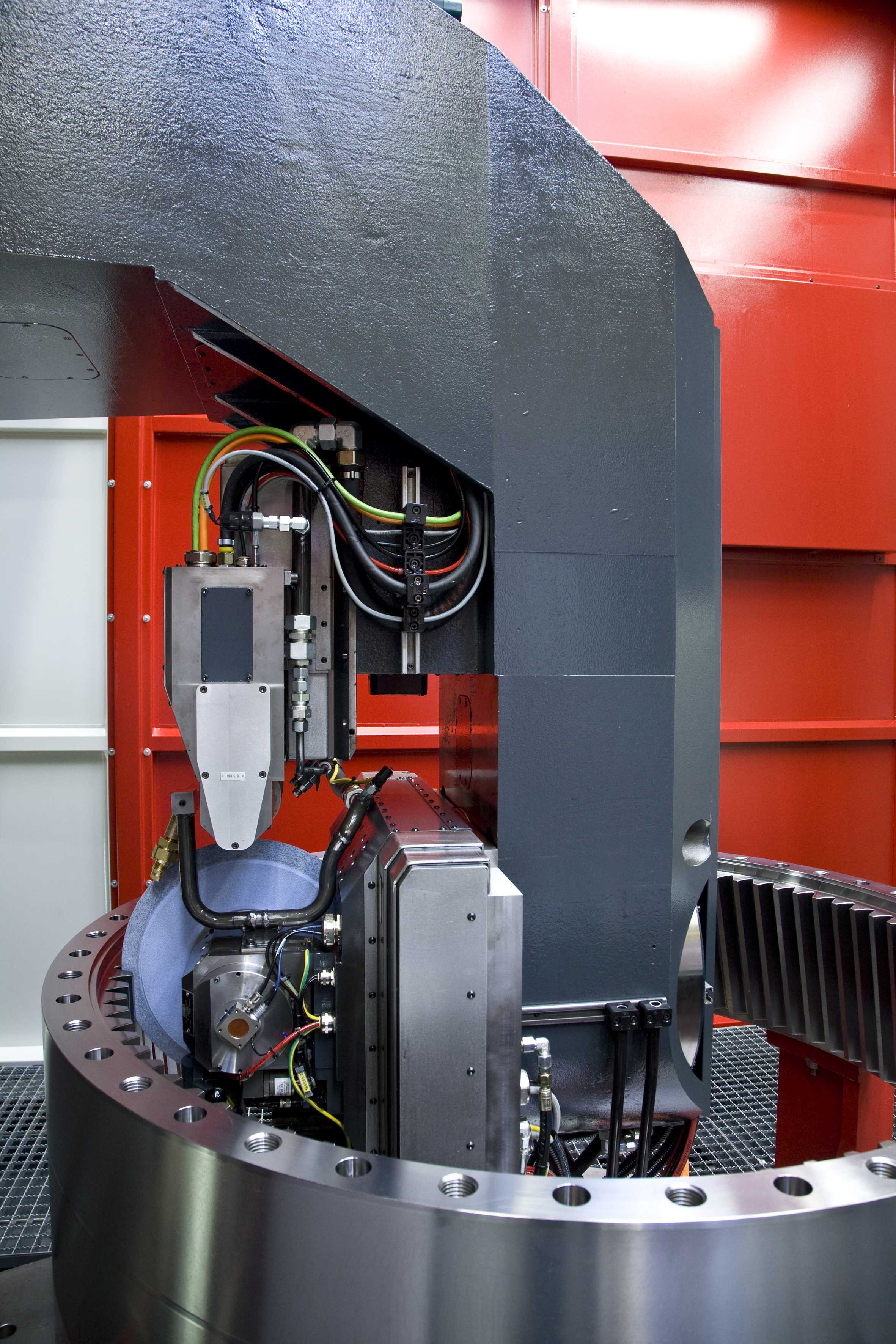

当加工大型内齿时，可以利用稍大的空间将驱动装置及其他磨削工艺组件直接集成到磨削头中。旋转轴、修整单元、供油系统和集成式齿轮测量系统同样也安装在内磨臂上。这种设计能够加工较大的齿宽，同时缩短非生产时间。此外，集成式测量设备可确保稳定地满足高品质要求。

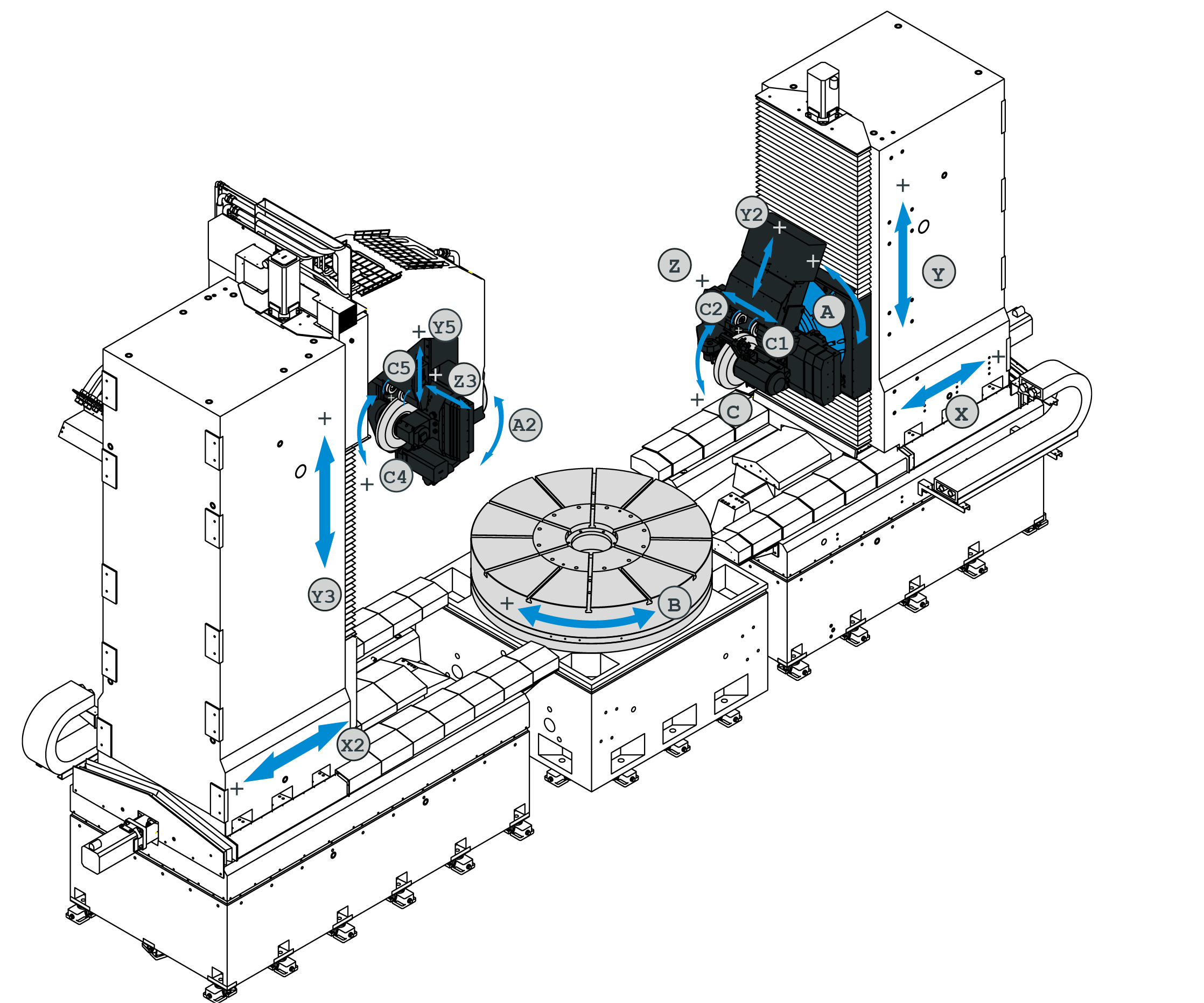

配备驱动装置的内磨臂性能强劲，可应用于两种机床方案：采用双工位配置的RAPID系列机床（见图3），具备灵活的使用特性，其内磨臂可快速和便捷地旋转180°，且在此位置下还能加工外齿圆柱齿轮。为实现性能更大化，RAPID系列还可提供双立柱机型，该机型配备两个相对位置的磨削单元，分别用于内外齿磨削（见图 4）。

与外齿加工相同，Gear Production用户界面提供了熟悉的过程控制功能，操作简单安全，同时提供了各种可用功能选项。除了渐开线齿轮和摆线轮之外，该界面还支持磨削多种花键齿形。

软件中标配的碰撞监测功能极具实用价值，尤其适用于内磨加工、空间狭小、视野不佳场景。借助该功能，您无需离开工位，甚至在磨削加工开始之前就能评估齿轮的可磨削性。此外，它还可以防止磨削过程中齿轮与机床发生碰撞。

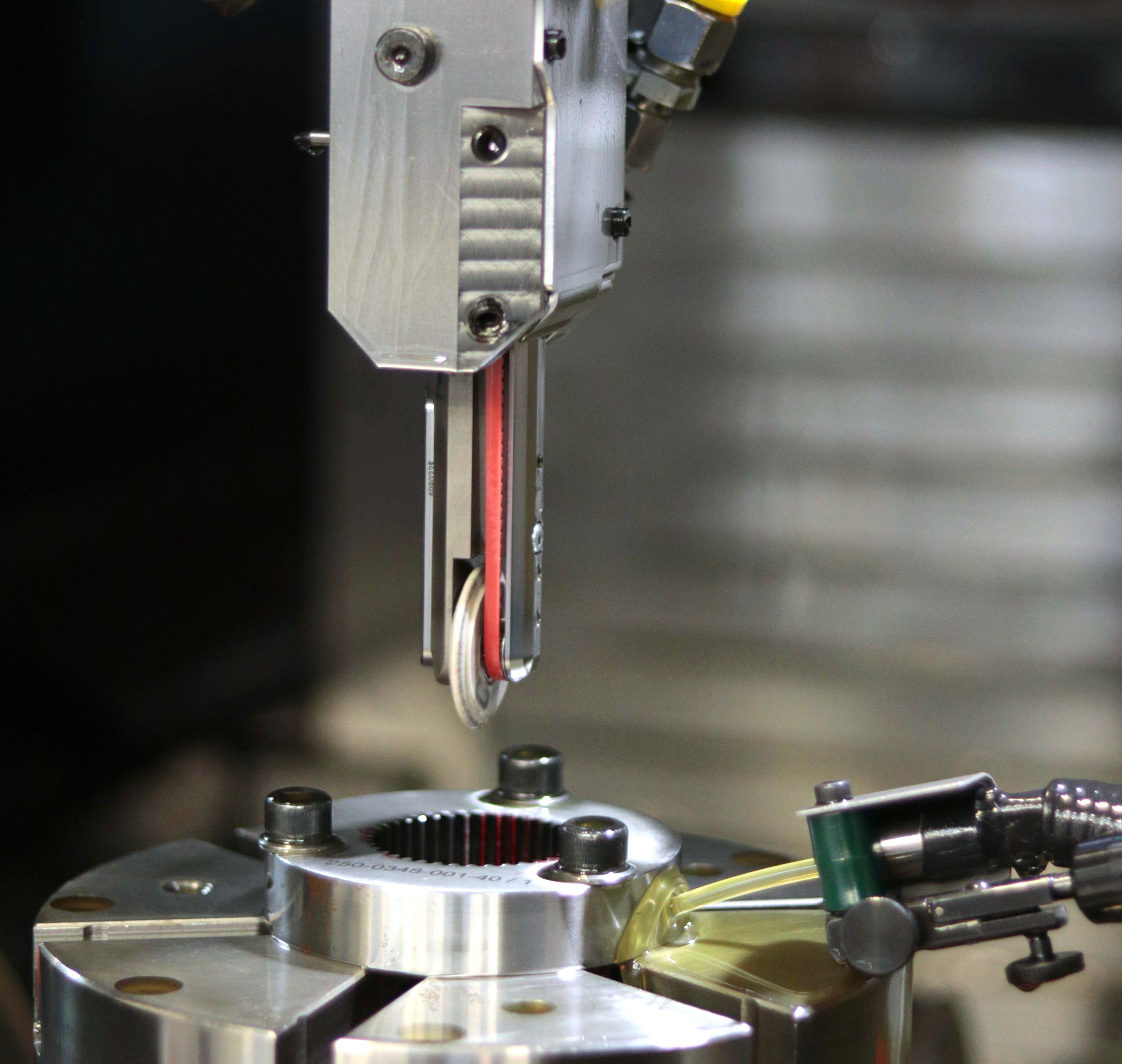

作为内磨臂系列中规格最小的型号，“VGS8” 近期完成了升级，其操作便捷性与装机效率得到进一步提升。新款“VGS8” 的砂轮轴承现已集成至快换适配器中，该适配器可以轻松地安装到壳体上。这意味着砂轮无需在机床内部进行更换，而是可在工作台上完成。这样，小型部件就可以在理想工况下完成装配。装配好的适配器可以通过固定挡块牢固地安装在壳体中。通过配备两个可互换转接器，即可大幅缩短换型时间。

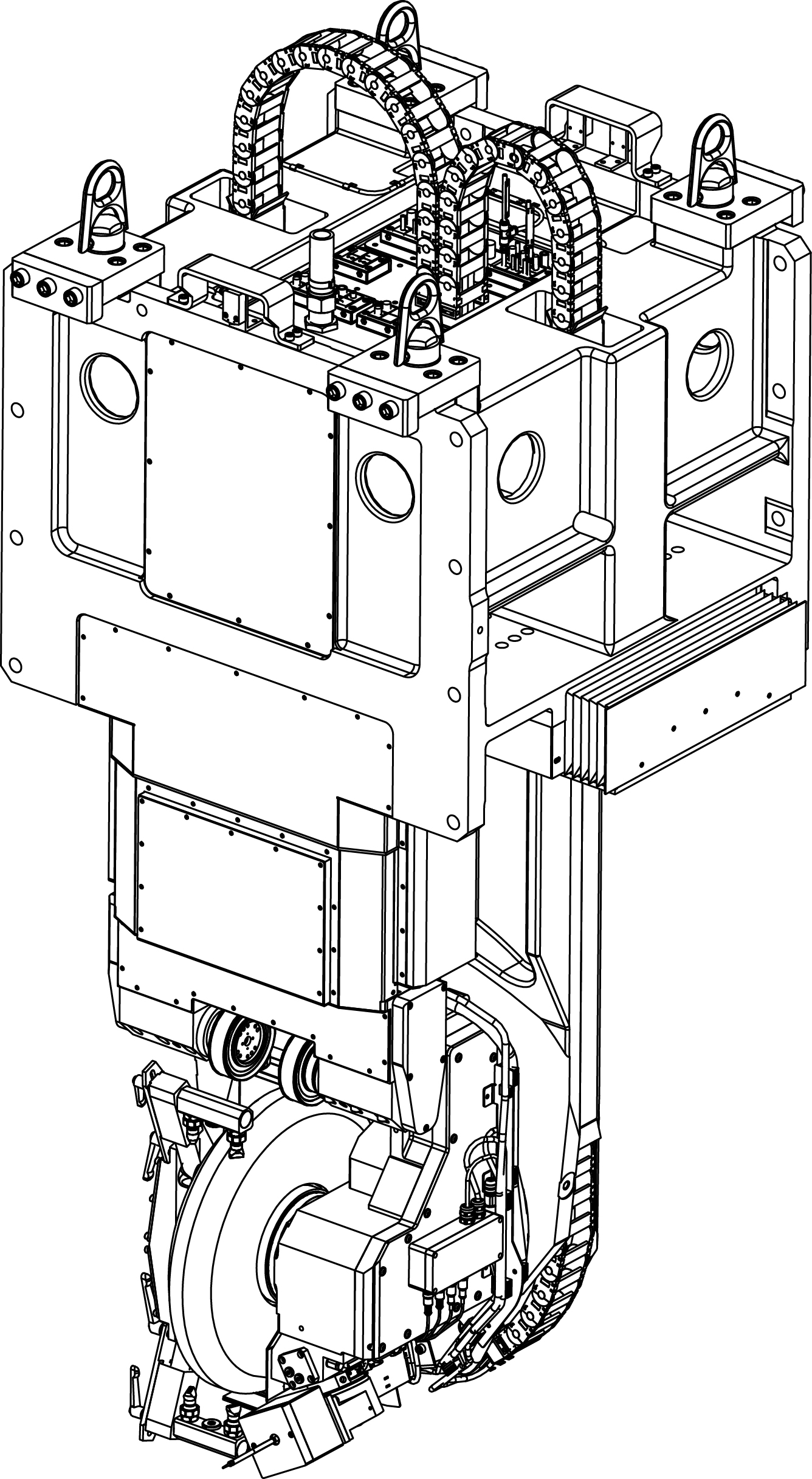

“I2”内磨臂在风电齿轮箱领域中经受过实践验证，现已升级为一款性能更优的后续型号。此次重新设计围绕质量、操作便捷性和装机便捷性三大核心展开。以下是新型“I3”内磨臂的核心亮点：

目前，传动装置仍是我们日常生活中不可或缺的一部分。能源需求的持续增长需要高效的传动系统来建造经济实用的风力发电设备。在能源消耗端，传动装置始终是连接高能效驱动装置与实际转速或扭矩需求的桥梁。高刚性和无背隙的机器人传动箱是推动自动化发展的前提条件。由于技术工人日益短缺，自动化发展进程将势在必行。

针对上述各类齿轮传动装置，KLINGELNBERG（克林贝格）均能提供相应的软硬件解决方案支持，助力实现高质量要求下的齿轮高效磨削加工。
